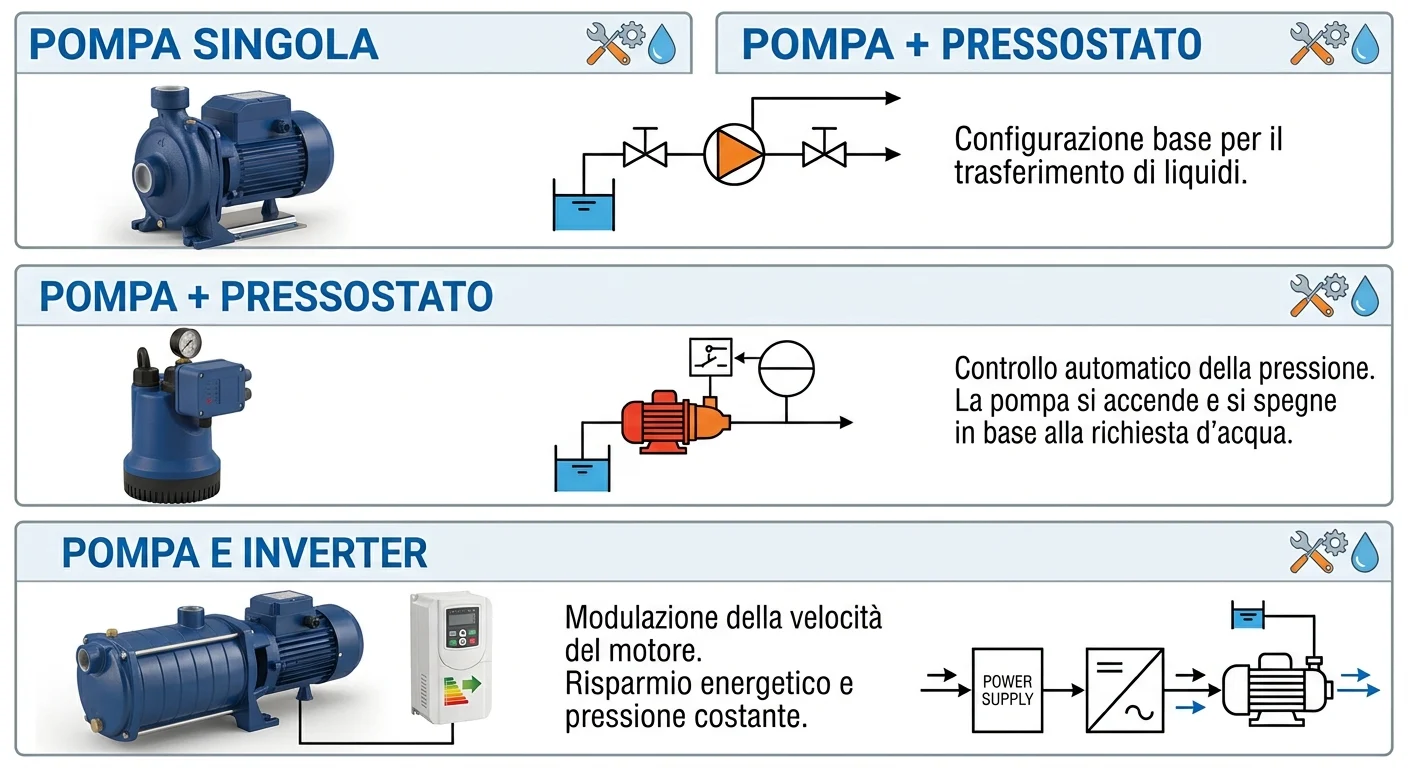

come posso controllare e programmare una elettropompa di superficie o sommersa??

Il grafico mostra il funzionamento di una pompa controllata da una centralina a relè con logica ON/OFF.

Analisi dei Dati

Asse X (Tempo):Misurato in minuti, da 0 a 10.

Asse Y Sinistro (Pressione – Linea Blu): Misurata in bar, da 0 a 5.

Asse Y Destro (Tensione – Linea Arancione): Misurata in Volt, da 0 a 250.

Fasi del Ciclo (Periodo di 5 minuti)

Fase OFF (Minuti 0-1 e 4-6):Tensione a 0 Volt.Pressione a 0 bar.La pompa è spenta.

Fase ON (Minuti 1-4 e 6-9):Il relè scatta e la tensione sale istantaneamente a 220 Volt.

La pressione raggiunge subito il valore massimo di 4 bar. Entrambi i valori rimangono costanti per 3 minuti.

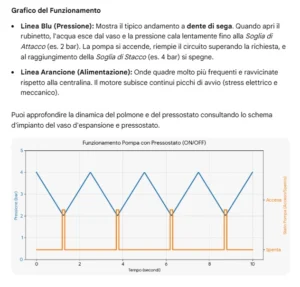

Il grafico illustra il funzionamento ciclico di un’autoclave con pressostato, evidenziando il legame tra la pressione dell’acqua (linea blu, che oscilla tra circa 2 e 4 bar) e lo stato di accensione della pompa (linea arancione).

I picchi frequenti mostrano lo stress elettrico e meccanico dovuto ai continui cicli di avvio.

Fase di calata (pressione in discesa): Aprendo il rubinetto, l’acqua esce e la pressione diminuisce gradualmente fino a toccare la soglia minima di attacco (2 bar).

Fase di risalita (accensione pompa): Al raggiungimento dei 2 bar il pressostato attiva la pompa, che riempie il circuito facendo risalire la pressione a 4 bar prima di spegnesse nuovamente.

Problematica evidenziata: La vicinanza e frequenza delle onde quadre arancioni indicano cicli di lavoro troppo ravvicinati (short cycling), potenzialmente risolvibili aumentando la capienza del vaso di espansione o ritarando la precarica

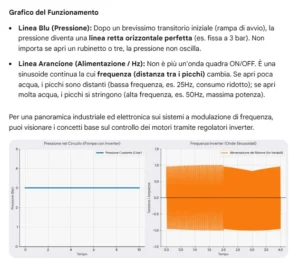

L’immagine illustra il principio di funzionamento di un sistema di pompaggio dell’acqua controllato da un inverter, evidenziando la stabilizzazione della pressione a un valore costante (es. 3 bar) a fronte di una frequenza di alimentazione del motore variabile in base alla richiesta idrica.

Dettagli del funzionamento

Pressione costante: La linea blu mostra che, dopo un breve transitorio iniziale, la pressione rimane fissa sul valore impostato (3 bar) indipendentemente dall’apertura dei rubinetti.

Modulazione della frequenza: La linea arancione evidenzia come la frequenza dell’inverter (Hz) si adatti dinamicamente: i picchi si allargano a basso consumo (es. 25 Hz) e si stringono all’aumentare della richiesta d’acqua (es. 50 Hz).

Vantaggi del sistema: Permette un notevole risparmio energetico, riducendo l’usura meccanica della pompa rispetto ai tradizionali sistemi ON/OFF.
